限位開關可用于計算經過的物體數量，也可以用于確定液壓缸的位置。 因此，咱們做液壓系統的，也避免不了選用它，今天我們就來簡單聊聊與之相關的內容。

一、什么是限位開關？

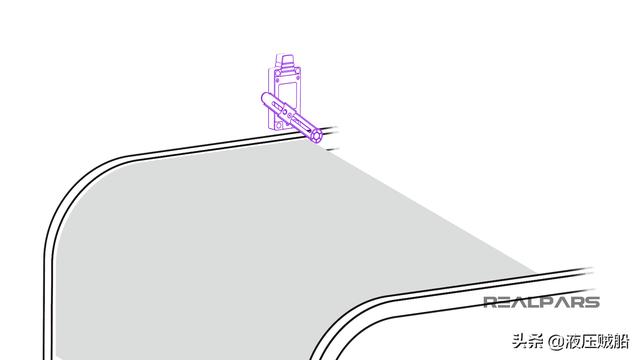

限位開關是一種機電裝置，由物體施加在其上的力來完成動作。限位開關用于檢測物體的到位與否。

這些開關最初被用于限制某個物體的行程，因此，最終被命名為限位開關。

限位開關的輸出信號根據實際功能來分的話，通常可以分為功能性信號，或者說保護性信號。

二、限位開關的種類

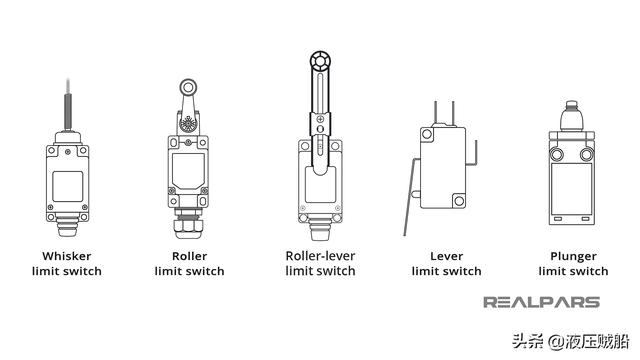

常用的限位開關按實現方式來分的話，可以分成以下幾種：

• 形變式
• 滾筒式
• 杠桿式
• 活塞式

三、限位開關應用

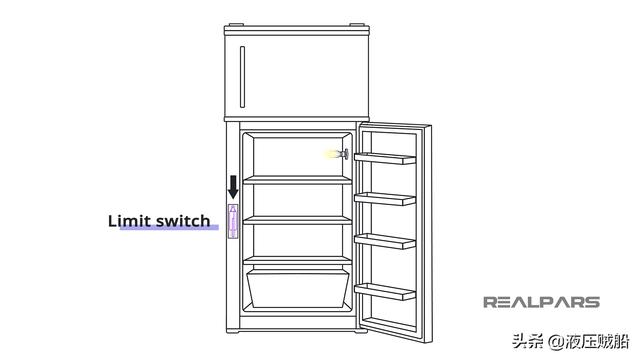

比如拿我們的冰箱來舉例，冰箱里照明燈的開關控制，實際上就是用限位開關來控制的。

當我們打開冰箱門時，限位開關彈出，此時照明燈打開；

當我們關閉冰箱門時，限位開關被門壓住，燈就關閉了。

此時我們也可以手動按壓限位開關，冰箱里的燈同樣也會顯示對應的開關狀態。

另外再舉個例子，相信大家都見過一些街邊店鋪，晚上關門時采用的是自動卷簾門，此類自動卷簾門一般都會配上限位開關。

這種卷簾門的打開或者是關閉，是靠電機的正反轉來實現的，當卷簾門被完全打開或者被完全關閉時，我們必須停止電機的動作，防止出現意外。

四、限位開關如何工作？

下面我們來看看限位開關是如何參與工作的。

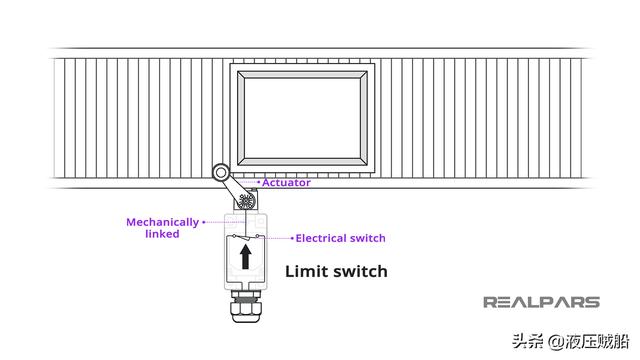

當物體接觸到限位開關的擋塊時，開關會做出相應的動作，從而引起開關電氣連接的接通或斷開。

五、限位開關的配置

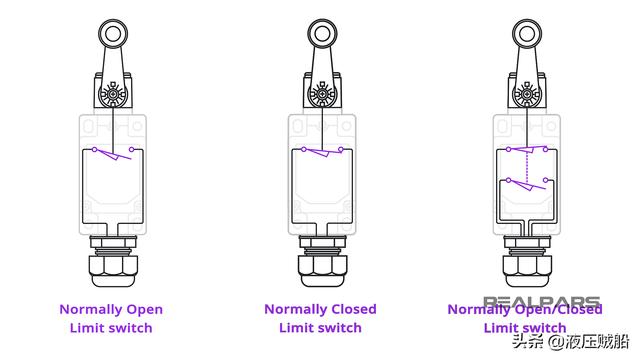

限位開關有多種開關配置：常開、常閉、常開/常閉一體。

六、限位開關的符號

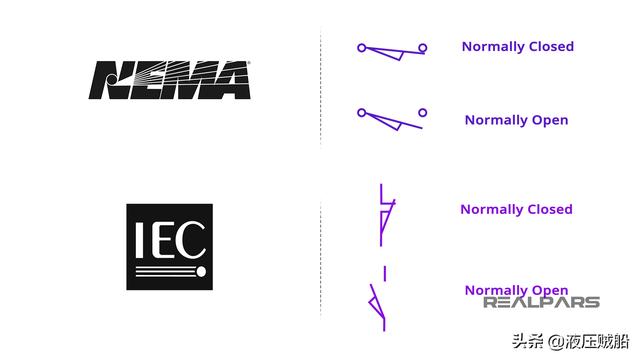

根據電氣原理圖的來源，您可能會看到以不同形式繪制的限位開關。

國際電工委員會 ( IEC ) 和美國國家電氣制造商協會 ( NEMA ) 的符號略有不同。

七、微動開關

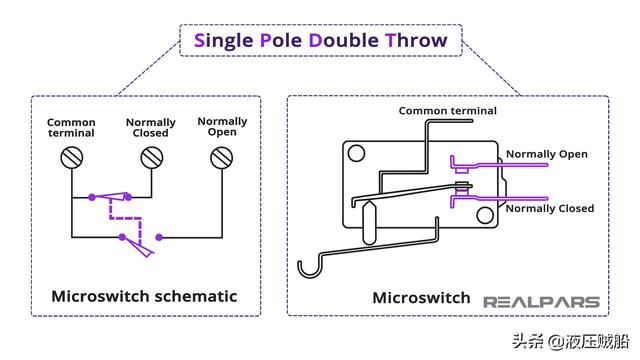

我們再看一種微動開關的內部結構。

通常，一個微動開關由 2 個限位開關組成且共享一個公共端子。一個限位開關常開，那么另一個則常閉。

從技術上講，開關配置是單極雙擲，或通常稱為單刀雙擲。

虛線表示兩個開關都機械連接并且會同時動作。

八、微動開關簡單電路

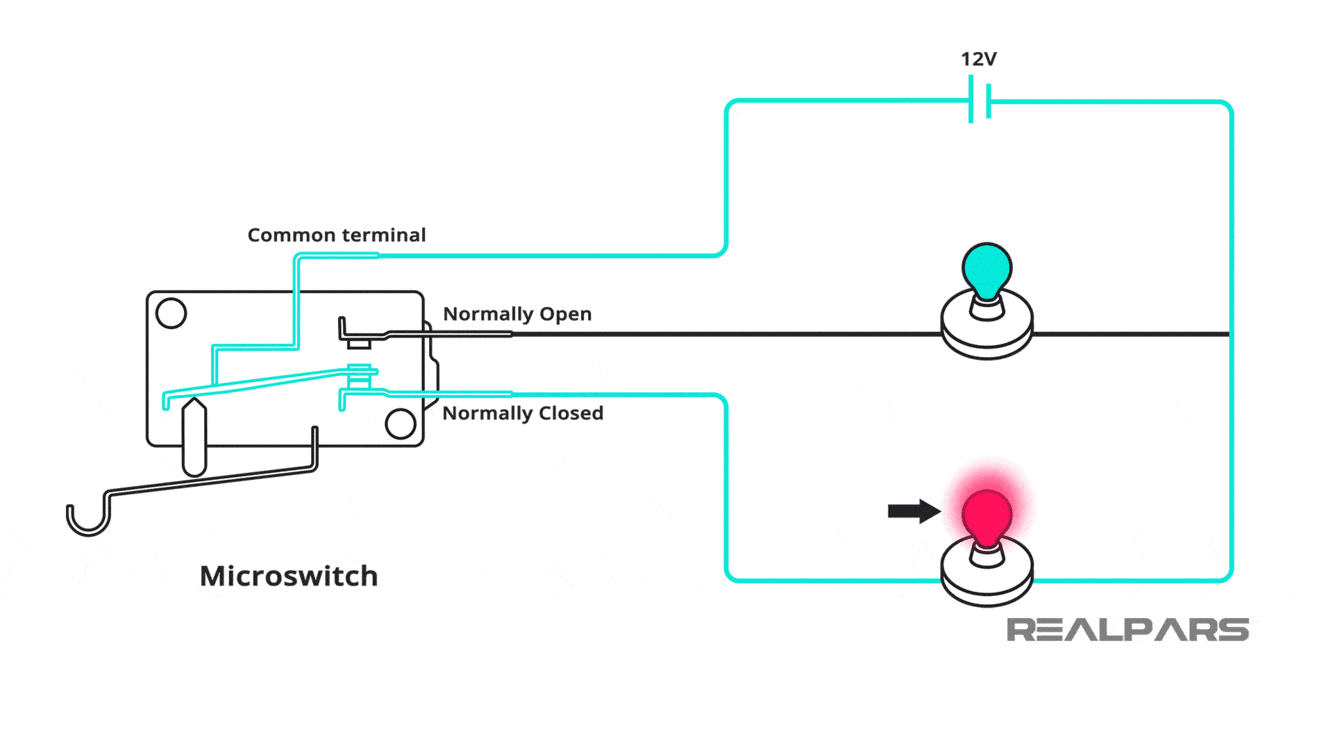

我們將微動開關連接到燈電路，在非活動狀態下，紅色燈亮，因為設備沒有被按下扳機的物體操作。

按下觸發器時，設備將激活，綠燈將亮起。

九、限位的應用

現在我們了解了限位開關的功能，那么這樣的開關還可以應用到哪些場合呢？

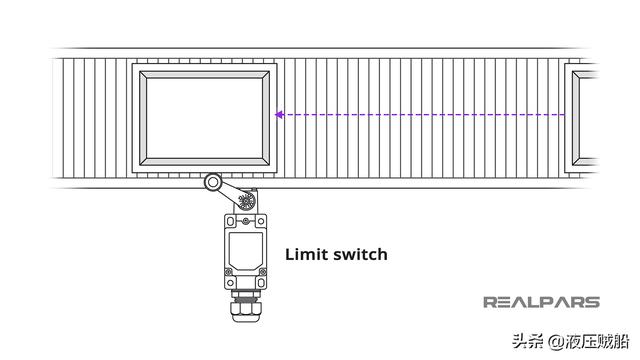

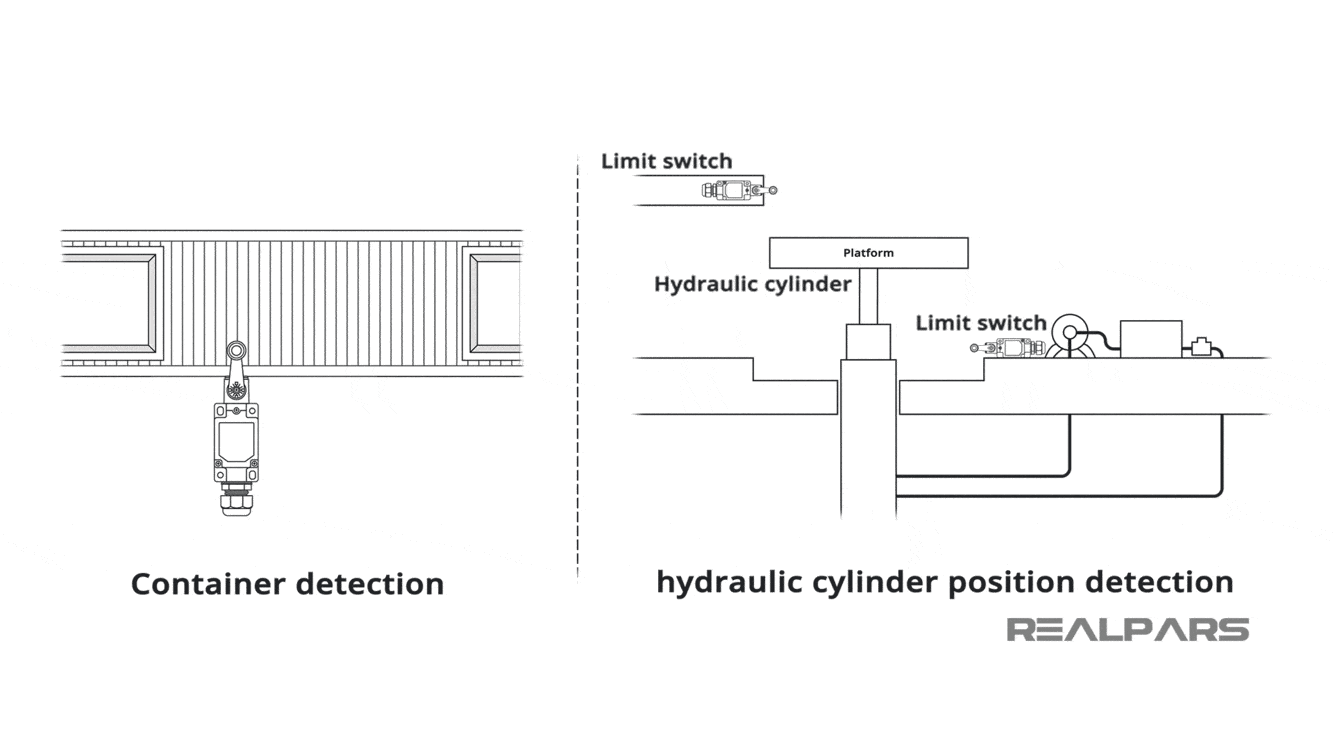

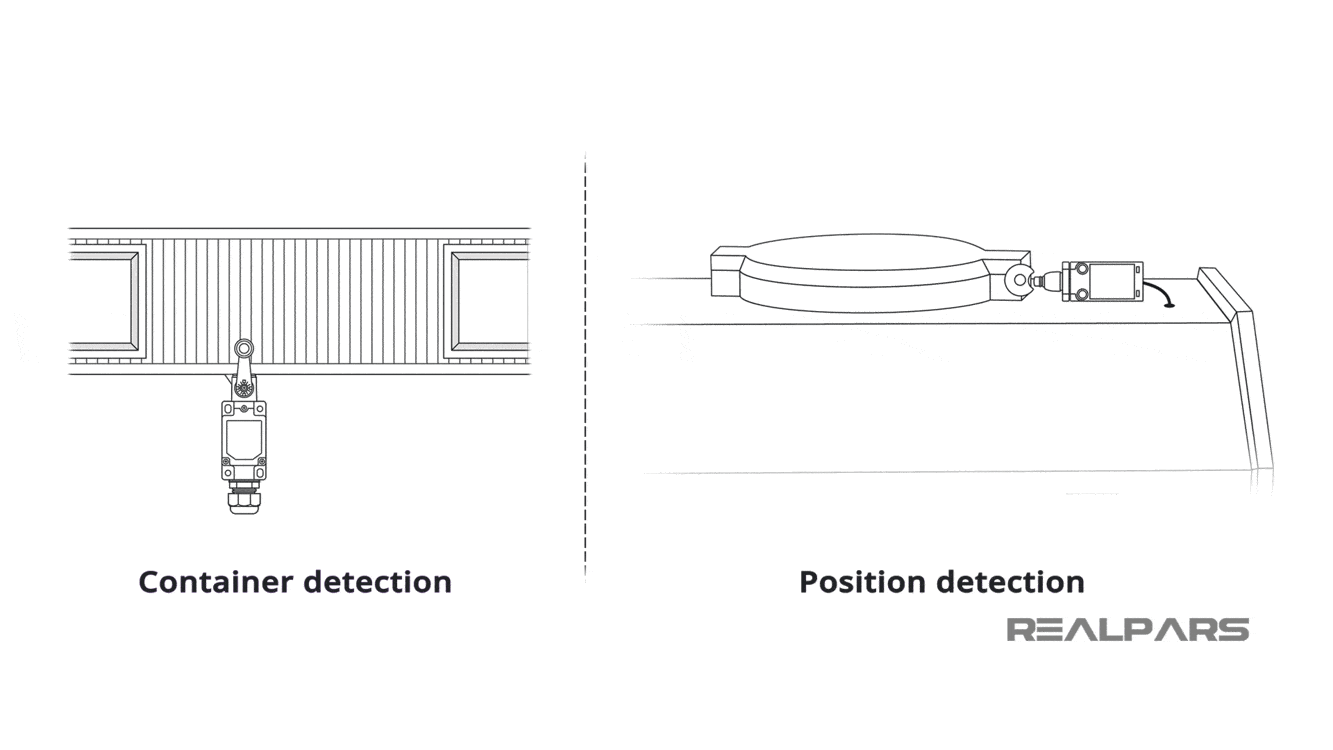

例如，您可能會在裝配線上看到由容器操作的限位開關，或由旋轉機器作的限位開關。

限位開關可用于計算經過的物體數量，也可以用于確定液壓缸的位置。

十、接近傳感器與限位開關

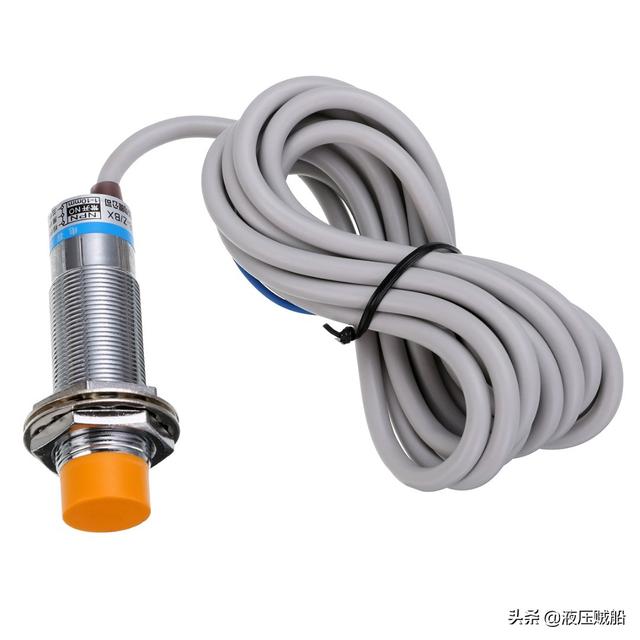

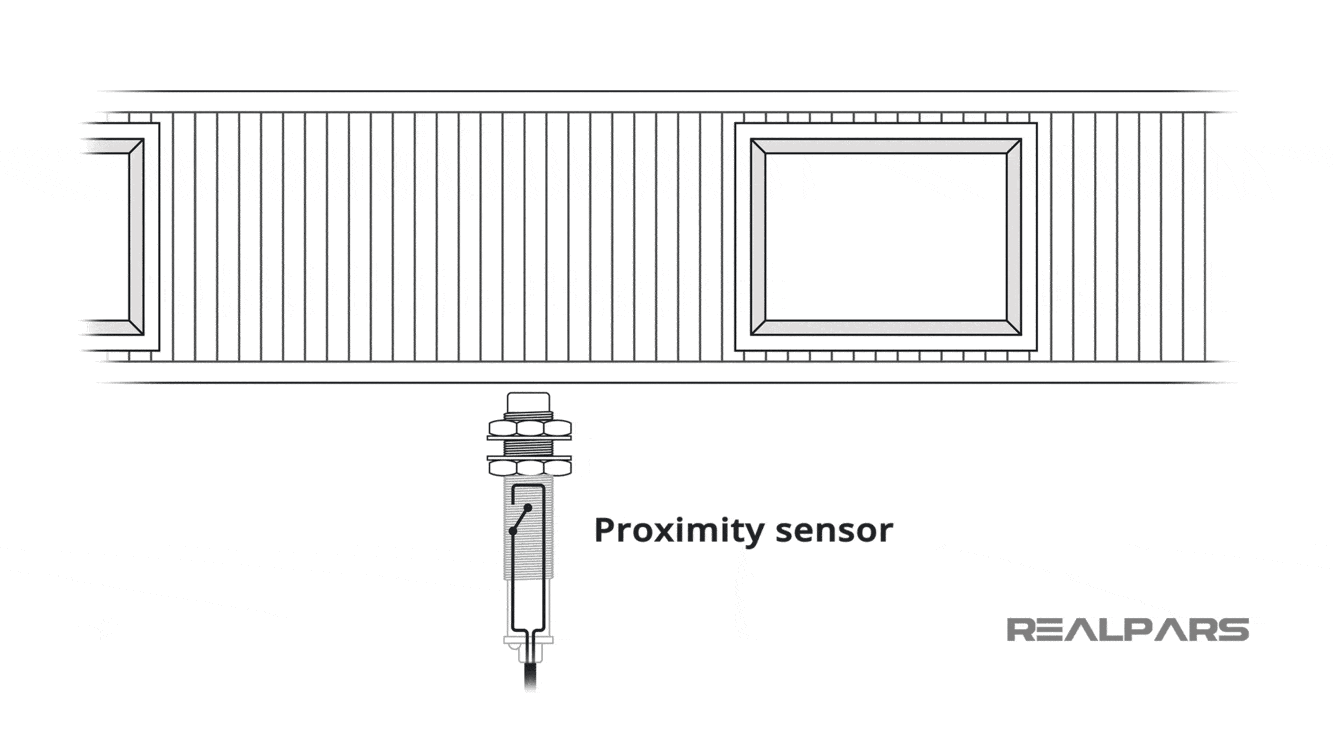

實際上，限位開關正慢慢退出歷史舞臺，它們正在被接近傳感器取代。

與限位開關不同，接近傳感器沒有機械運動部件。

接近傳感器通過電子開關執行開關動作 。

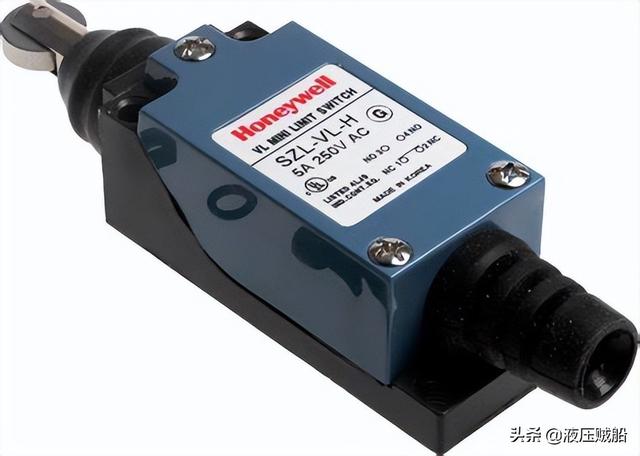

當然，限位開關也不會立馬消失，因為它們在惡劣環境中的耐用性和可靠操作比接近開關的同類產品更勝一籌。

另外，限位開關能夠處理比接近傳感器高得多的電流值。

在實際使用過程中，限位開關應用到保護的功能也有很多。

比如：傳送帶上的行程位置、行走電機的位置、氣缸的位置等等。

即便用伺服電機，可以計算距離，還是會多加一道限位開關來做保險。

您平常會將限位開關用在什么場合呢？可以留言探討。
